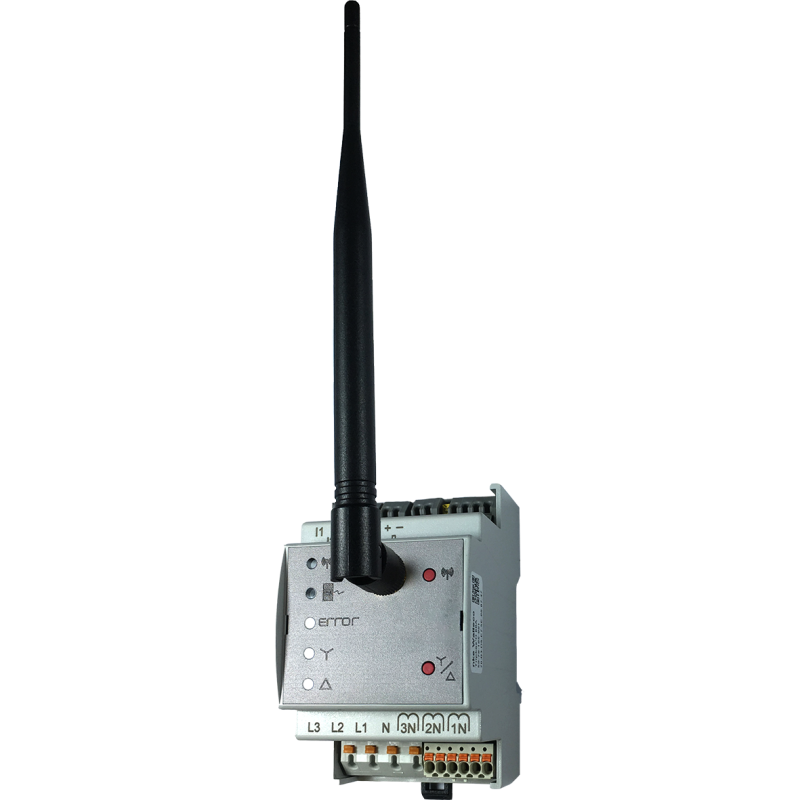

TRIPHAS'O

Elmätning via strömtrafo (IP20)

Mäter spänning, strömstyrka, fasvinkel, strömstyrka och aktiv/reaktiv effekt.
För övervakning, realtidsmätning, undermätning och diverse industriella applikationer.

Ingångar	Utgångar	Kraftmatning
Trefas el	LoRa	Batteri

Användningsområden

Mätinsamilng, energihushållning
Realtidsövervakning av strömförbrukningen vid trefasmätare
Delmätning på upp till 3 enfaskretsar
Alla industriella tillämpningar: industri, köpcentrum, datacenter...

Grundläggande data

Egenskaper	Möjligheter
Noggrannhet / klassificering	IP20 RoHS LoRaWAN klass C 2014/53/EU Radio Equipment Directive (RED) Cyber Resilience Act compliant EN 18031‑1, EN 18031‑2 och EN 18031‑3 (EU-direktiv från 2025-08-01)
Storlekar	0...60 A 0...400 A 0...400 A
Möjliga utgångar	LoRa 868MHz
Möjliga ingångar	Inga
Kraftmatning	230 V eller 400 V mellan två faser
Viktig information	Både OTAA och ABP Grön LED blinkar under anslutning Röd LED blinkar i konfigurationsläge Sabotagelarm Sändningsperiod konfigurerbar via LoRa Konfigurerbara gränsvärdelarm Stöd för NFC

Payloadbeskrivning

Egenskaper	Möjligheter
Standardrapport	En rapport per mätvärde Tidsstyrd via max- och minintervall Ställ in minsta förändring vid loggning
Batchrapport	Fritt uppbyggd Flera olika sorters batchrapporter kan byggas upp Tidsstyrd via max- och minintervall Ställ in minsta förändring vid loggning Kan återsändas på begäran
Händelsestyrt larm	Programmerbar efter valfria gränsvärden
Parametrisering	Via downlinks (tills vidare) Via dongle (Zigbee) (factory reset) Färdig från leverantör (factory reset)
Länkar	Payloadbeskrivning: https://support.watteco.com/ Produktspecifik information: https://support.watteco.com/triphaso/

Sensoregenskaper

Mätvärde	Mätområde	Noggrannhet
Växelström	Beroende av storlek
Växelspänning	Beroende av storlek
Fasvinkel
Energi (aktiv och reaktiv)	1 W.h (1 Var.h ) ; 1 kW.h (1 kVar.h ) för Rogowski-slinga
Effekt (aktiv och reaktiv)	1 W (1 Var) ; 1 kW (1 kVar) för Rogowski-slinga
Medeleffekt	Beräknat var 10 min

Beställningsinformation

Art.nr.	Beteckning	Ytterligare information
50-70-105	TRIPHAS'O 60 A elmätare	Elmätare, trefas eller enfas (3st); aktiv energi, reaktiv energi, aktiv effekt, reaktiv effekt, medel- eller momentaneffekt; 0…60A; kabel upp till Ø10mm; klass C; extern antenn
50-70-145	TRIPHAS'O 400 A elmätare	Elmätare, trefas eller enfas (3st); aktiv energi, reaktiv energi, aktiv effekt, reaktiv effekt, medel- eller momentaneffekt; 0…400A; kabel upp till Ø24mm; klass C; extern antenn
50-70-146	TRIPHAS'O Rogowski-kontakt utan slinga	Elmätare, trefas eller enfas (3st); aktiv energi, reaktiv energi, aktiv effekt, reaktiv effekt, medel- eller momentaneffekt; med Rogowski-kontakt - kräver tillbehör; klass C; extern antenn
50-70-147	Strömtrafo Rogowski 75 - 1,5	Tillbehör till 50-70-146. 3x Rogowski strömtrafo 4000A Ø75mm, 1,5m
50-70-214	Strömtrafo Rogowski 125 - 4,5	Tillbehör till 50-70-146. 3x Rogowski strömtrafo 4000A Ø125mm, 4,5m

Passar montage inomhus -20°C till +55°C
Räckvidd ca: 15km (beror på förutsättningarna)
Certifierad LoRaWAN-produkt

Många inställningsmöjligheter
Dokumenterat lång räckvidd

Gateway
Mjukvara
M.m.

Kan ändras utan föregående meddelande. Vi hänvisar till fabrikantens datablad för exakta data.
