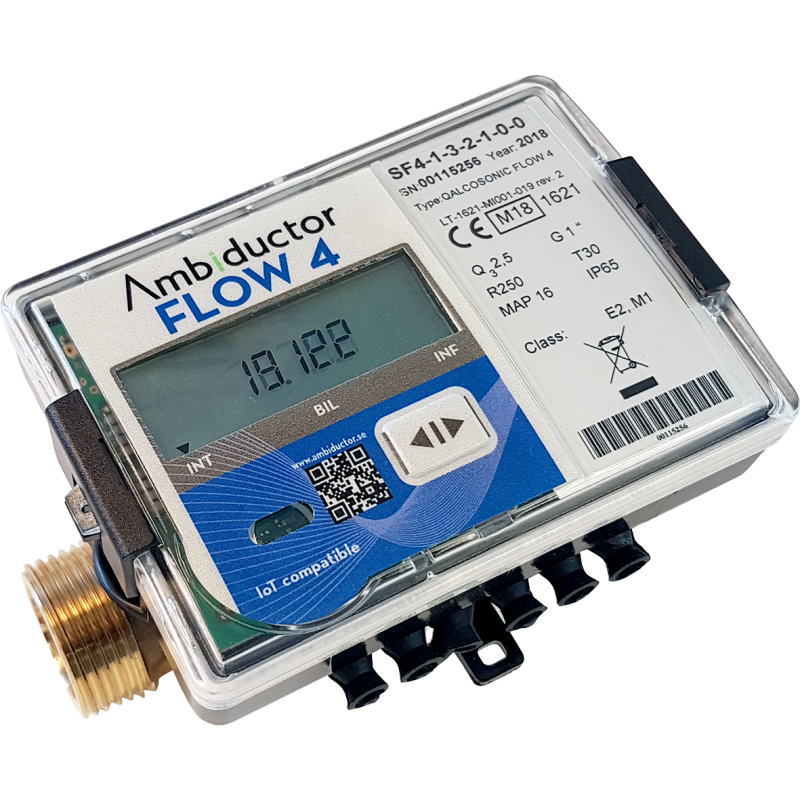

Ambiductor FLOW 4

Ultraljudsmätare för kallvatten och varmvatten

Statisk flödesmätare med ultraljudsteknik, utan rörliga delar.
Modulplats för valfri kommunikation. Godkänd för dricksvatten.

OBS! Ersätts av Topas Sonic och Qalcosonic W1

Nominellt flöde	Nominell diameter	Temperaturområde
Q3 1,6 ... 100 m3/h	DN 15 ... 100 mm	Upp till +30/+90 °C

Användningsområden

Vattenmätning med 230V och M-bus
Vattenmätning med display på vägg

Grundläggande data

Egenskaper	Möjligheter
Noggrannhet / klassificering	Noggrannhet enl. EN4064 Miljöklass C (industri) IP 65/67 Dynamiskt mätområde R250/400
Storlekar	DN 15 ... 100 mm Q3 1,6 ... 100 m3/h
Möjliga utgångar	M-bus Puls (programmerbar) Wireless M-bus S1 Wireless M-bus T1 Modbus Optisk IR LoRa
Möjliga ingångar	Temperaturingång Pt500 (option)
Kraftmatning	Batteri (12 år) 24/230V som option
Viktig information	Montageriktning: Horisontellt, uppåt Rekommenderad raksträcka: DN 15 ... 50: Ingen DN 65 ... 100: 5xDN uppströms, 3xDN nedströms Temperaturmätområde: T30: 0,1 … 30 °C för vatten T90: 0,1 ... 90 °C för vatten Läckagedetektering som standard Torrläggningslarm som standard

Beställningsinformation för kallvattenmätare FLOW 4

Art.nr.	Beteckning	Ytterligare information
F1-112-11-X3-10	FLOW 4 DN15 Q3 2,5 110 T30	Ultraljud, Q3 2,5m3/h, 30°C, G20/G¾", 110mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-133-11-X3-10	FLOW 4 DN20 Q3 4,0 130 T30	Ultraljud, Q3 4,0 m3/h, 30°C, G25/G1", 130mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-144-11-X3-10	FLOW 4 DN20 Q3 6,3 190 T30	Ultraljud, Q3 6,3 m3/h, 30°C, G25/G1", 190mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-155-10-01-10	FLOW 4 DN25 Q3 10 260 T30	Ultraljud, Q3 10 m3/h, 30°C, G32/G1¼", 260mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-166-10-01-10	FLOW 4 DN40 Q3 16 300 T30	Ultraljud, Q3 16 m3/h, 30°C, G50/G2", 300mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-177-10-01-10	FLOW 4 DN50 Q3 25 270 T30	Ultraljud, Q3 25 m3/h, 30°C, DN50 fläns, 270mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-188-10-01-10	FLOW 4 DN65 Q3 40 300 T30	Ultraljud, Q3 40 m3/h, 30°C, DN65 fläns, 300mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-199-10-01-10	FLOW 4 DN80 Q3 63 300 T30	Ultraljud, Q3 63 m3/h, 30°C, DN80 fläns, 300mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-100-10-01-10	FLOW 4 DN100 Q3 100 360 T30	Ultraljud, Q3 100 m3/h, 30°C, DN100 fläns, 360mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250

OBS! En mängd andra konfigurationer finns på begäran

Beställningsinformation för varmvattenmätare FLOW 4

Art.nr.	Beteckning	Ytterligare information
F1-312-10-01-10	FLOW 4 DN15 Q3 2,5 110 T90	Ultraljud, Q3 2,5m3/h, 90°C, G20/G¾", 110mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-333-10-01-10	FLOW 4 DN20 Q3 4,0 130 T90	Ultraljud, Q3 4,0 m3/h, 90°C, G25/G1", 130mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-344-10-01-10	FLOW 4 DN20 Q3 6,3 190 T90	Ultraljud, Q3 6,3 m3/h, 90°C, G25/G1", 190mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-355-10-01-10	FLOW 4 DN25 Q3 10 260 T90	Ultraljud, Q3 10 m3/h, 90°C, G32/G1¼", 260mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-366-10-01-10	FLOW 4 DN40 Q3 16 300 T90	Ultraljud, Q3 16 m3/h, 90°C, G50/G2", 300mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-377-10-01-10	FLOW 4 DN50 Q3 25 270 T90	Ultraljud, Q3 25 m3/h, 90°C, DN50 fläns, 270mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-388-10-01-10	FLOW 4 DN65 Q3 40 300 T90	Ultraljud, Q3 40 m3/h, 90°C, DN65 fläns, 300mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-399-10-01-10	FLOW 4 DN80 Q3 63 300 T90	Ultraljud, Q3 63 m3/h, 90°C, DN80 fläns, 300mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250
F1-300-10-01-10	FLOW 4 DN100 Q3 100 360 T90	Ultraljud, Q3 100 m3/h, 90°C, DN100 fläns, 360mm, PN16, 24VDC/230V, M-bus, 1 pulsutgång, 2,5m flödesgivarkabel, EN4064, R250

OBS! En mängd andra konfigurationer finns på begäran

Beställningsinformation för tillbehör

Art.nr.	Beteckning	Ytterligare information
SG13227	24VAC/DC & 230VAC-modul	12…42VDC och 12…36VAC i modul, 230V via extern trafo, passar HEAT 1 & FLOW 4
SG12925	Modbus-modul FLOW 4 m.fl.	OBS! Kräver 12-24 VAC/DC ±10%, passar HEAT 1 & FLOW 4
SG13242	M-bus-modul	Passar HEAT 1 & FLOW 4
SG13004	Radiomodul trådlös M-bus	Wireless M-bus T1 868MHz OMS, med montagekit, passar HEAT 1 & FLOW 4

Beställningsinformation för kopplingar

Art.nr.	Beteckning	Ytterligare information
GIB601	Kopplingar DN15	G20 (DN15)
GIB602	Kopplingar DN20	G25 (DN20)
GIB603	Kopplingar DN25	G32 (DN25)
GIB604	Kopplingar DN32	G40 (DN32)
GIB605	Kopplingar DN40	G50 (DN40)
GIB606	Kopplingar DN50	G65 (DN50)

Vanliga engelska filer: Ambiductor Flow 4 - Datasheet Ambiductor FLOW 4 - M-bus-protocol Ambiductor FLOW 4/F1 - EU declaration of Conformity Alla filer: English & multi-language	Vanliga svenska filer: Ambiductor FLOW 4 - Datablad Ambiductor FLOW 4 - Driftinstruktion Ambiductor FLOW 4 - Modbuskort v1.04 Alla filer: Swedish

På vår supportsida finns guider och vanliga frågor. Där finns även videoinstruktioner.
Aktuell produkt har följande information.
- Statisk ultraljudsmätare med display
- Godkänd för dricksvatten
- Mässingshus med gängade och flänsade anslutningar
- Inga rörliga delar
- Horisontell och vertikal montageriktning, utan behov av raksträcka innan eller efter (se ovan)
- Datalogger och minne av maxvärden
- Spänningsmatning eller batterimatning
- Statisk mätteknik utan rörliga delar, okänslig mot partiklar
- Mycket stort dynamiskt mätområde
- Kostnadseffektiv lösning enligt EN 4064 (tidigare EN 1434)
- Kommunikationsmodul M-bus
- Kommunikationsmodul Modbus
- Kommunikationsmodul Wireless M-bus S1
- Kommunikationsmodul Wireless M-bus T1
- Kommunikationsmodul LoRa
- Matningsmodul 24V
- Matningsenhet 320V
- Vattenmätarkoppling
- Backventil
- Passbit
- Temperaturgivare och dykrör
- m.m.
