Hur använda analog ingång på TDS-100F?

Gäller: TDS-100F

TDS-100F har tre analoga ingångar AI3, AI4 och AI5. De borde alla fungera relativt lika, även om vi själva bara testat AI3.

Anslutning

Mätarens analoga ingångar är passiva, vilket innebär att man måste ansluta extern matning för att få det att fungera.

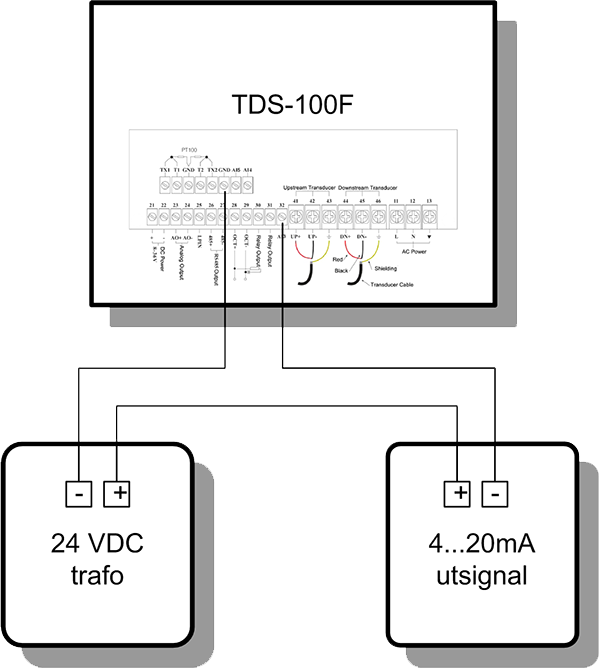

  1. Anslut extern matning och analog utgång på annan utrustning enligt nedan till plint GND (56) och AI3 (32) på mätaren.

kopplingsschema

Programmering/testning

  1. För att programmera ingången, gå in i meny M4/65/66 för att ställa in värden på 4mA och 20mA.

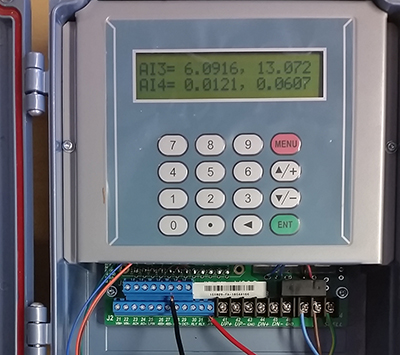

  2. Läs av på displayen i meny M07 enligt nedan. Där syns både strömmen i mA och vilket värde det motsvarar.
Meny M07 i display

Vi förberhåller oss rätten till ändringar utan föregående besked
