Montera och driftsätta SD-kortläsare TDS-100F

Gäller: TDS-100F

TDS-100F har plats för en SD-kortläsare som kan användas för att logga värden.

Förberedelser

Du behöver ett SD-kortläsarkit.

1. En insexnyckel (medföljer mätaren)
2. Stjärnskruvmejsel

Montage

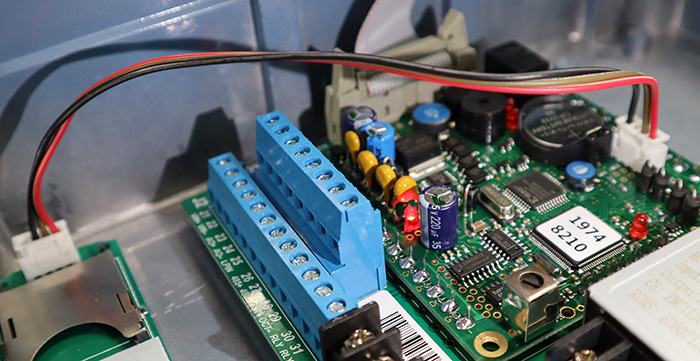

Om kabeln består av tre ledare måste den monteras åt rätt håll. Se bild.

Inställningar att göra i TDS-100F:

1. I meny M60 kan man ändra så klockan går rätt.
2. I meny M50 ändra till ON och välj sedan vilken data som ska loggas. (se video ovan)
3. I meny M51 välj vilken starttid (Start Times), intervall (Interval) och loggantal (Log Times).
   Skriv “**:**:**” som starttid (Start Times) för omedelbar start.
   Skriv "9999" som loggantal (Log Times) för att TDS-100F ska logga utan begränsning.
4. I meny M52 välj "Internal SerBus”.
5. För att spara inställningarna gå till meny M26 och välj alternativ "0. Use RAM settings".

För en längre beskrivning av menyerna se, TDS-100F Driftinstruktioner, sida 5 till 8.

För att loggningen skall fungera behöver SD-kortet vara tomt. Montera kortet i en dator och flytta över logg-filen.
