Nödvändig utrustning
USB till RS485 converter
Modbus RTU 1,8m kabel (kontakta oss för mer info)
Verktyg
- Skruvmejsel för att öppna locket
- Jumper (eller bara skruvmejseln) för att sätta mätaren i serviceläge
Anslut till mätaren
Att ansluta genom Modbus
Anslut M-bus-kablarna till mätaren på plint 90 (+) och 91 (-). Ta reda på vilken port den använder genom att gå in i "enhetshanteraren".
Normalt används 9600 baud, jämn paritet och 1 stopbit. Om detta ändrats - se dokumentation.
Starta programmet
OBS! Modbus-adress skall vara sista två sifforna i serienumret. Om dessa är 00 är adressen 100.

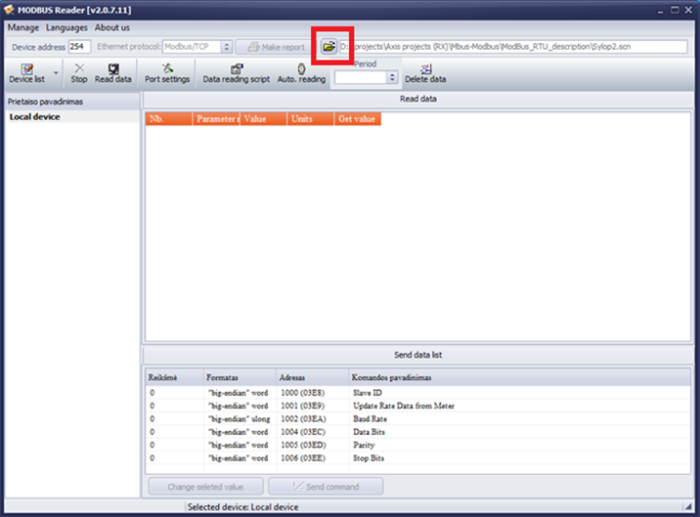

- Öppna filen "AxisModbus_Heat1.scn".
- Ange adress (standard "1")

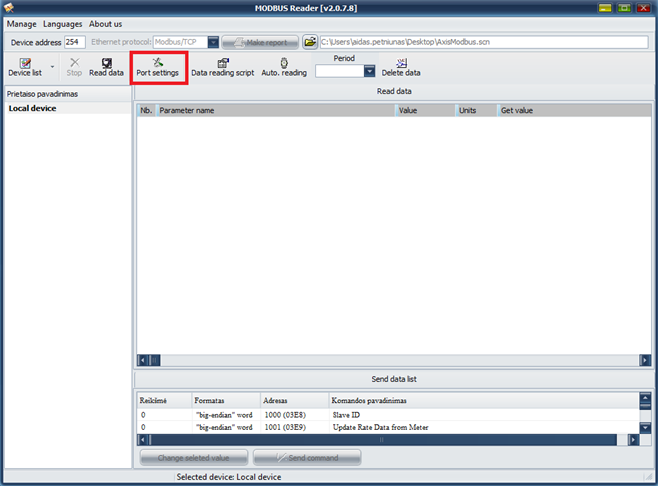

- Klicka på "Port settings"
- Ett nytt fönster öppnas. Ange:
- Parity: "Even"
- Stop Bits: "1 bit"
- Bits: "8"
- Baud rate: "9600"
- Klicka OK

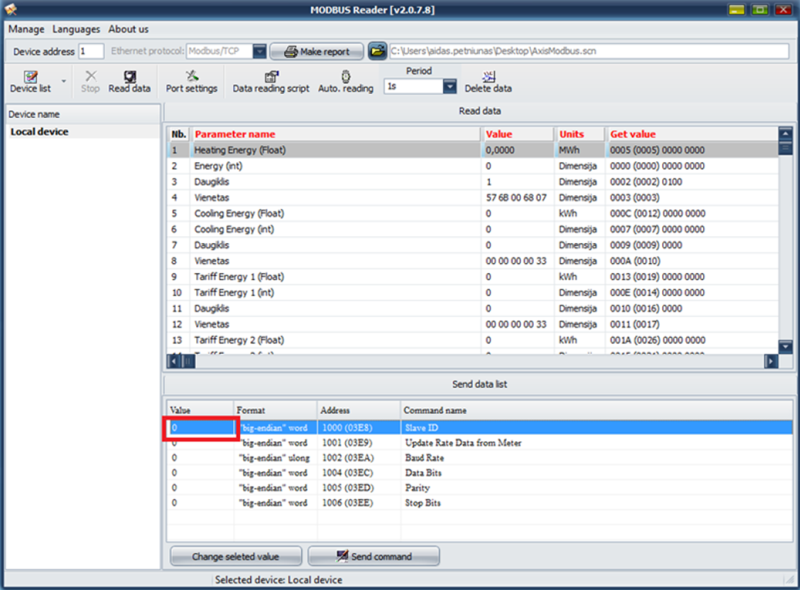

Ändra Modbus-inställningar
- Välj det värde som ska ändras (t.ex. slav-ID) och klicka på "Change selected value".
- Ändra värdet och klicka på "Send command".
- Töm data och kontrollera om det går att ansluta till den nya adressen.
- För att läsa Modbus-kortet igen måste du ändra "Portinställningar" eller "Enhetsadress" om det har ändrats.
OBS! Genom att ändra Slave-ID till "256" (DEC) ställer modulen in sin adress enligt mätarens M-Bus-adress.
Om du behöver återställa ModBus-modulen måste man bryta strömförsörjningen. Vänta tills modulen urladdas (cirka 5–10 sekunder) och håll in modulens "set"-knapp och anslut sedan extern matning. Man måste hålla in knappen tills "LINK"-lysdioden blinkar. Modbus-adressen återställs till standardadressen.
OBS!
"Paritet"-registret ställs in via ASCII enligt:
| Paritet | DEC-format | HEX-format |
|---|---|---|
| Even | 69 | 45 |
| Odd | 79 | 4F |
| None | 78 | 4E |
