Hantera wireless M-bus på Qalcosonic E3 och E4

Gäller: Qalcosonic E3 och Qalcosonic E4

Innehållsförteckning

Driftlägen

Energimätarna är väldigt konfigurerbara. Behörighet till konfiguration beror på vilket "läge" mätaren är i. Följande lägen finns: "transport", "normal drift", "service", "adjustment".

Vid leverans är mätare i transportläge. Då kan de flesta parametrar förändras - även metrologisk data.

När mätare driftsatts är de i normal drift. De kan sättas i serviceläge genom att öppnas och kortsluta service.

Adjustment tillåter ändring av metrologisk data men bryter mot MID och bryter garantin.

Nödvändig utrustning

OG-1 optiskt öga

Optisk koppling till mätare via datorns USB-port

Läs mer

MM20-USB

Ansluter M-bus till datorns USB-port

Läs mer

Verktyg

  • Skruvmejsel för att öppna locket
  • Gem eller annan tunn ståltråd för att sätta mätaren i serviceläge (om den redan är aktiverad)

Sätt mätaren i serviceläge

Om mätaren ännu inte är aktiverad är den i transportläge. Då behöver man inte öppna den eller göra några andra åtgärder.

Om mätaren är driftsatt måste den sättas i serviceläge. Detta utförs genom att öppna locket (lossa de två fästena på baksidan) och att bygla mellan hålen i servicefacket.

Öppna mätaren

Peta bort plomberingsbitarna vid Lock. Använd sen skruvmejslar för att försiktigt bända bort snäppfästena i Lock-hålen. Se bild.

Aktivera serviceläge

Bygla hålen under serviceplomberingen. Det går bra att använda ett gem, en signalkabel eller liknande.

Mjukvara: E3 configurator

Ladda ner mjukvaran via denna länk.

Anslut till mätaren

Att ansluta genom optiskt öga

Placera optiska ögat på mätaren med kabeln pekandes neråt. Anslut USB-kontakten och ta reda på vilken port den använder genom att gå in i "enhetshanteraren".

OBS! IR-porten behöver aktiveras genom att man trycker på mätarens knapp. Deaktiveras automatiskt efter ett par minuter.

Att ansluta genom M-bus

Anslut M-bus-kablarna från mätaren till M-bus-omvandlaren som sen ansluts till USB-porten på datorn. Ta reda på vilken port den använder genom att gå in i "enhetshanteraren".

Direkt anslutning till mätaren kräver ingen ändring av M-bus-adress. Om flera mätare är anslutna till M-bus-nätverket måste rätt adress anges.

Normalt används 2400 baud, jämn paritet och 1 stopbit. Om detta ändrats - se dokumentation.

Starta programmet

E3 configurator behöver inte installeras. Bara starta exe-filen.

Välj rätt port (programmet identifierar normalt rätt port, men kan behöva ändras). Om ni inte har någon ledig port för M-bus behöver ni kontakta support hos Microsoft eller dyl.

Klicka på Read configuration så skall all data läsas in. Om detta inte fungerar så har ni inte kontakt med mätaren på rätt sätt. Felsök.

Parametrisering

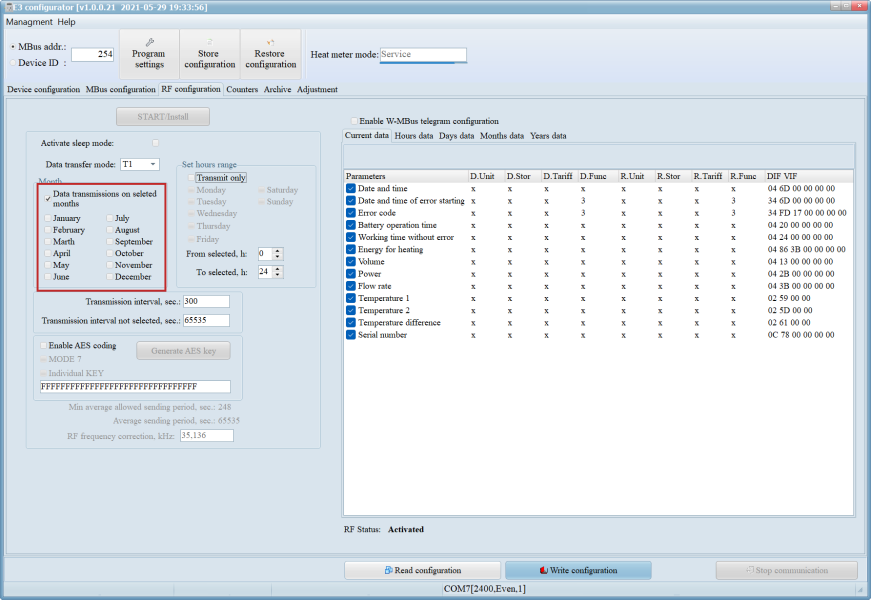

Inaktivera wireless M-bus

Kontrollera att rutan överst är angiven som Service.

Klicka i Data transmissions on selected months och klicka ur alla månader.

Klicka på Write configuration.

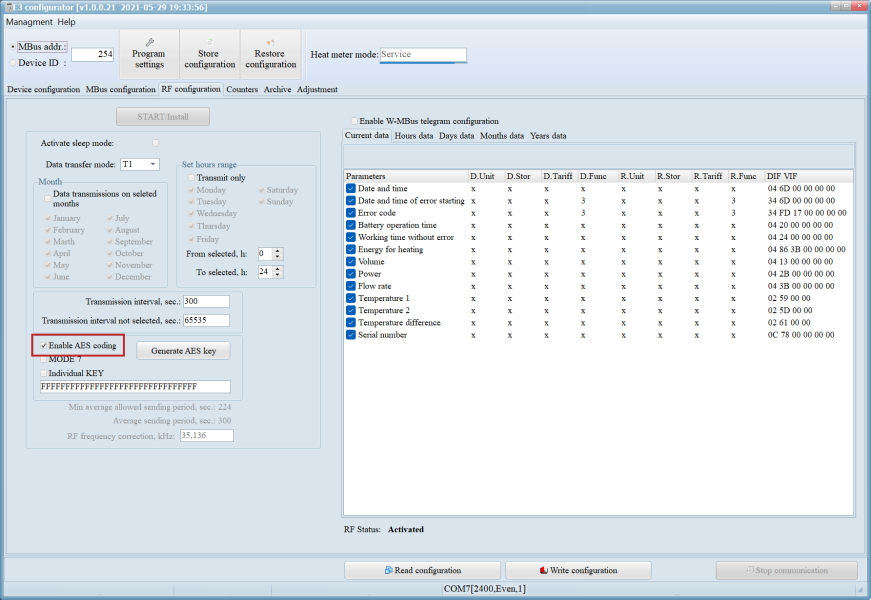

Ta bort kryptering på wireless M-bus

Kontrollera att rutan överst är angiven som Service.

Klicka ur Enable AES coding.

Klicka på Write configuration.

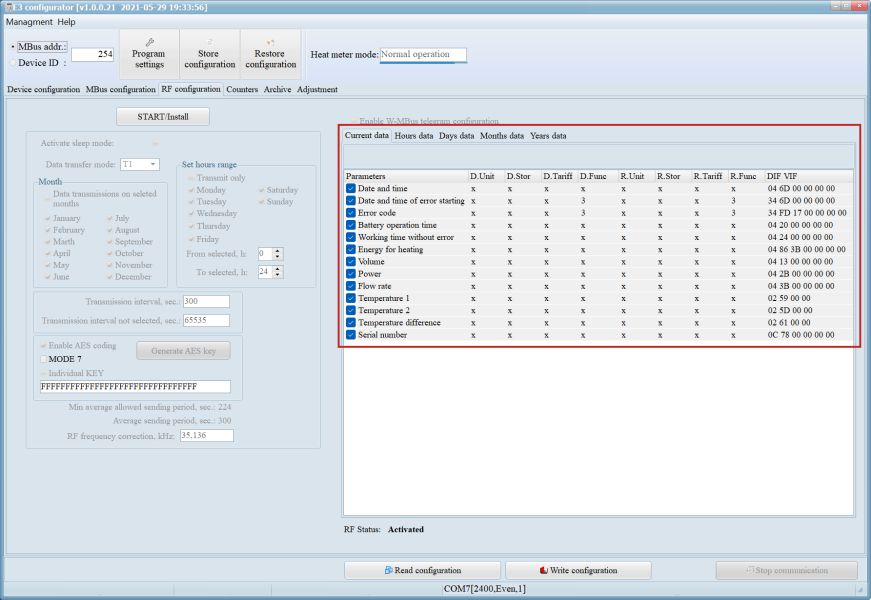

Ändra wireless M-bus-telegrammets innehåll

Kontrollera att rutan överst är angiven som Service.

Klicka i/ur de parametrar som önskas. Det går att ändra både aktuell data, timvärden, dagsvärden, månadsvärden och årsvärden.

Klicka på Write configuration.

Avsluta parametrisering

Efter utförd operation kan resultatet kontrolleras genom Read configuration.

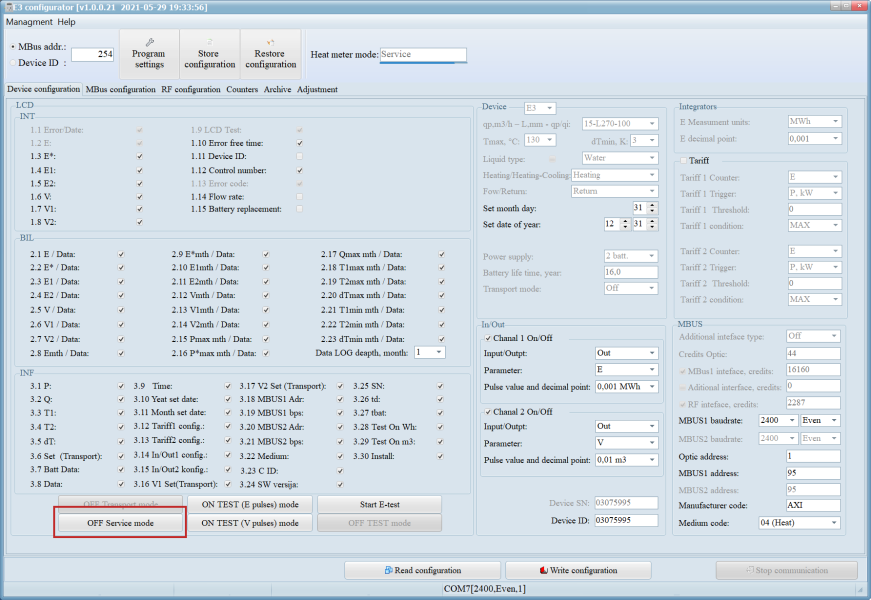

Klicka sedan på Off Service mode för att återställa mätaren till normal drift.

Vi förberhåller oss rätten till ändringar utan föregående besked
