Nödvändig utrustning
Verktyg
- Skruvmejsel för att öppna locket
- Gem eller annan tunn ståltråd för att sätta mätaren i serviceläge (om den redan är aktiverad)
Öppna mätaren
Peta bort plomberingsbitarna vid Lock. Använd sen skruvmejslar för att försiktigt bända bort snäppfästena i Lock-hålen. Se bild.
Fästa modulen
Skruvar för infästning av modul ingår. Anslutning av kablage kräver lite fingerfärdighet.

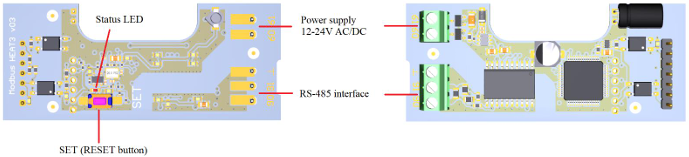

Anslutningar
| Polaritetsoberoende matning | Plint 60 och 61 |
| Spänning | 12-24 VAC/DC |
| Max energiförbrukning | 2 W |
| Typisk strömförbrukning | 50 mA |
Aktivering i mjukvara
Aktivera serviceläge
Bygla hålen under serviceplomberingen. Det går bra att använda ett gem, en signalkabel eller liknande.
Ladda ner mjukvaran via denna länk.
E3 configurator behöver inte installeras. Bara starta exe-filen.
Välj rätt port (programmet identifierar normalt rätt port, men kan behöva ändras). Om ni inte har någon ledig port för M-bus behöver ni kontakta support hos Microsoft eller dyl.
Klicka på Read configuration så skall all data läsas in. Om detta inte fungerar så har ni inte kontakt med mätaren på rätt sätt. Felsök.

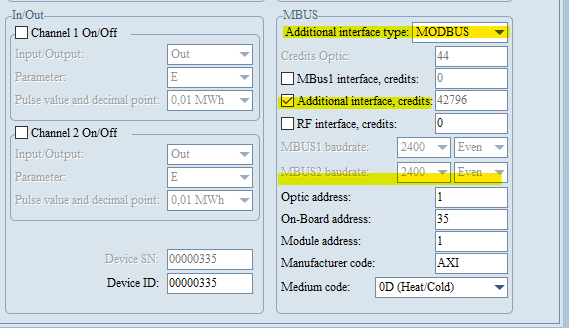

Ange interface, credits och baud rate för att aktivera kommunikation med modulen.
Modulens adress är sista två siffrorna i serienumret (100 om sista numren är 00).
Avsluta parametrisering
Efter utförd operation kan resultatet kontrolleras genom Read configuration.

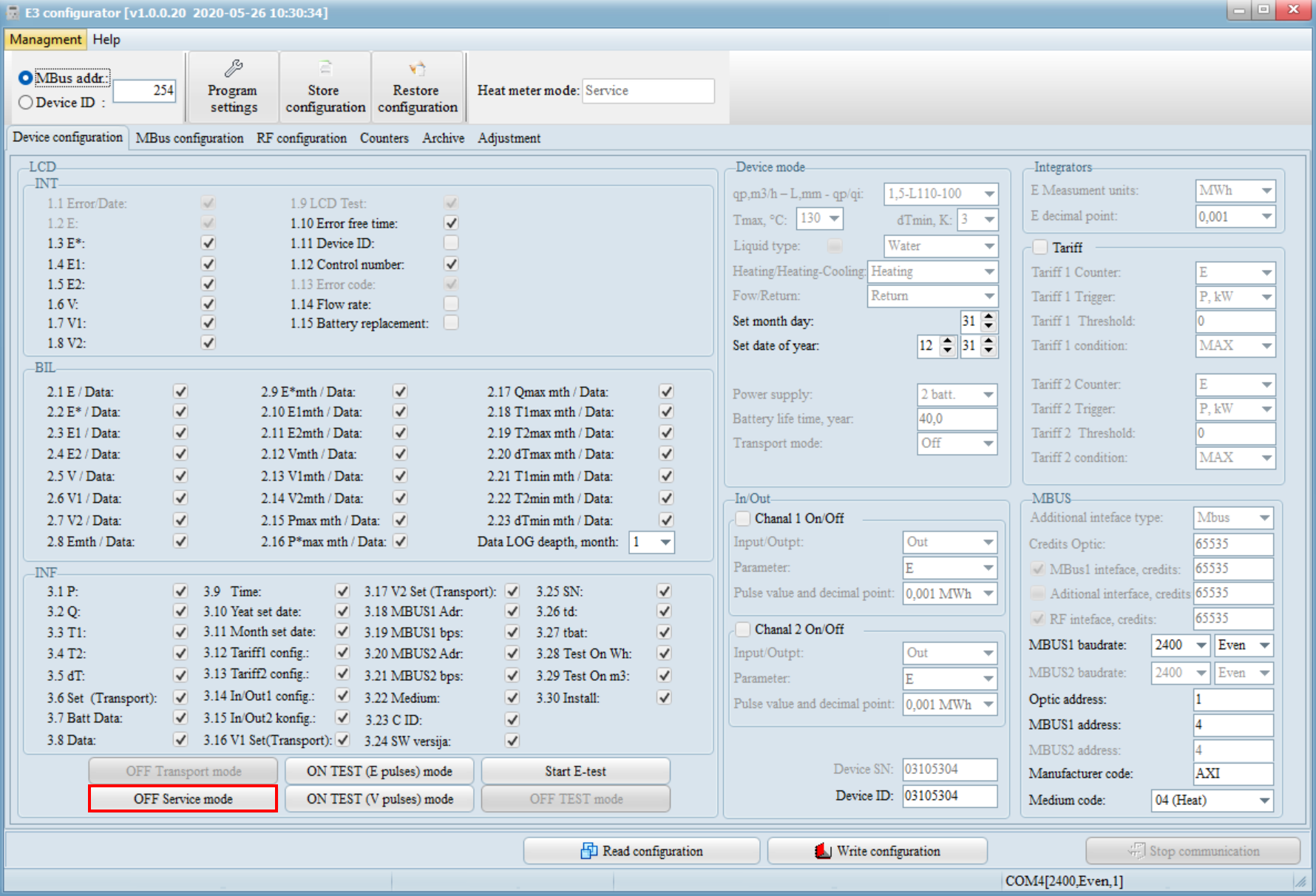

Klicka sedan på Off Service mode för att återställa mätaren till normal drift.
